電動帶手輪球閥,防爆電動帶(手輪)球閥一種電動執行機構的手輪轉動切換裝置球閥，包括手輪、銷軸、蝸桿、離合器、滾珠和彈簧；手輪與離合器固定連接，銷軸固定在蝸桿上，并與離合器脫開或鎖住。由于爪式離合器與固定連接在蝸桿上的銷軸脫離或鎖住，使電動執行機構的手動＼自動切換簡單，操作更加方便。
|
閥體材質：WCB,不銹鋼,310S耐高溫等 |
執行器參數 |
|
公稱通徑：DN15-DN300 |
傳動方式：電動（帶手動） |
|
公稱壓力：1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa |
控制電源：110/220V AC；50/60Hz |
|
適用溫度：-40℃～350℃ |
動作時間：10s；30s；45s；135s |
|
適用介質：水、油、氣、蒸汽、酸堿物 |
防護等級：IP65；IP67可定制IP68 |
|
閥體材質：鑄鐵，鑄鋼，不銹鋼 |
保護裝置：內置過熱保護、過載保護 |
|
連接方式：法蘭連接 |
控制方式：開關型、無源觸點信號、開度信號、智能型 |
防爆等級 ExdII BT4；要求可定制ExdII BT6
①防爆型電動球閥流體阻力小，是所有閥類中流體阻力小的一種，以AC220V、AC380V或DC24V電源電壓動作力，接受（4-20mA，0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0-90°，就能完成啟閉動作或調節動作。
②全電子式電動執行機構，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示，手動操作等功能，性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90°任意角度），實現比例調節動作。
③球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。適用于要求零泄漏率的場合。
電動帶手輪球閥和普通電動球閥相比有結構緊湊,體積小,重量輕,閥座與端面法蘭距離近,物料滯留少�？梢噪妱�(dòng)啟閉也可以手動啟閉,密封性能等特點。通常適用于密封要求嚴格的場合,廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。
產品特點：
1、一體化結構，位置變送器和伺服放大器做為兩個部件均可直接裝入執行機構內部，直接接受4-20mA控制信號，輸出4-20mA或1-5VDC閥位反饋信號，具有自診斷功能，使用和調校方便。
2、功能模塊式結構設計，通過不同可選功能的組合，實現從簡單到復雜的控制，滿足不同應用要求。
3、結構簡單，體積小巧，重量輕，便于安裝和維護，機械零件全部采用CNC加工制作。
4、傳動全部采用小齒隙密封齒輪，有效率高、噪聲低、壽命長、穩定可靠、無需再加油等特點。
5、有多種運行速度，可滿足各種控制系統的要求，以系統的快速響應及穩定性。
6、PSL系列同閥門的連接采用柔性盤簧連接，可避免閥桿與輸出軸不同軸給閥門帶來的影響，可預置閥門關斷閥門的可靠關斷，防止泄漏。
7、PSQ系列有開關保護，可防止因閥門產生過大轉矩而損壞閥桿。
8、驅動電機采用性能稀土磁性材料制作的高速同步電機，運行平穩。有體積小、抗堵轉、控制度等特點。
9、可設置分段調節，即由一臺調節器輸出的雙時間比例信號控制兩臺執行機構（4-12mA對應PSL1的全開全閉，12-20mA對應PSL2的全開全閉）。
10、閥位反饋元件采用全密封多圈電位器，有體積小、死區小、使用壽命長等特點。
11、行程可調，便于與閥門連接。
12、，質量可靠，使用壽命長。
13、電器部件布線嚴謹并與傳動部件完全隔離，執行機構運行性的可靠。

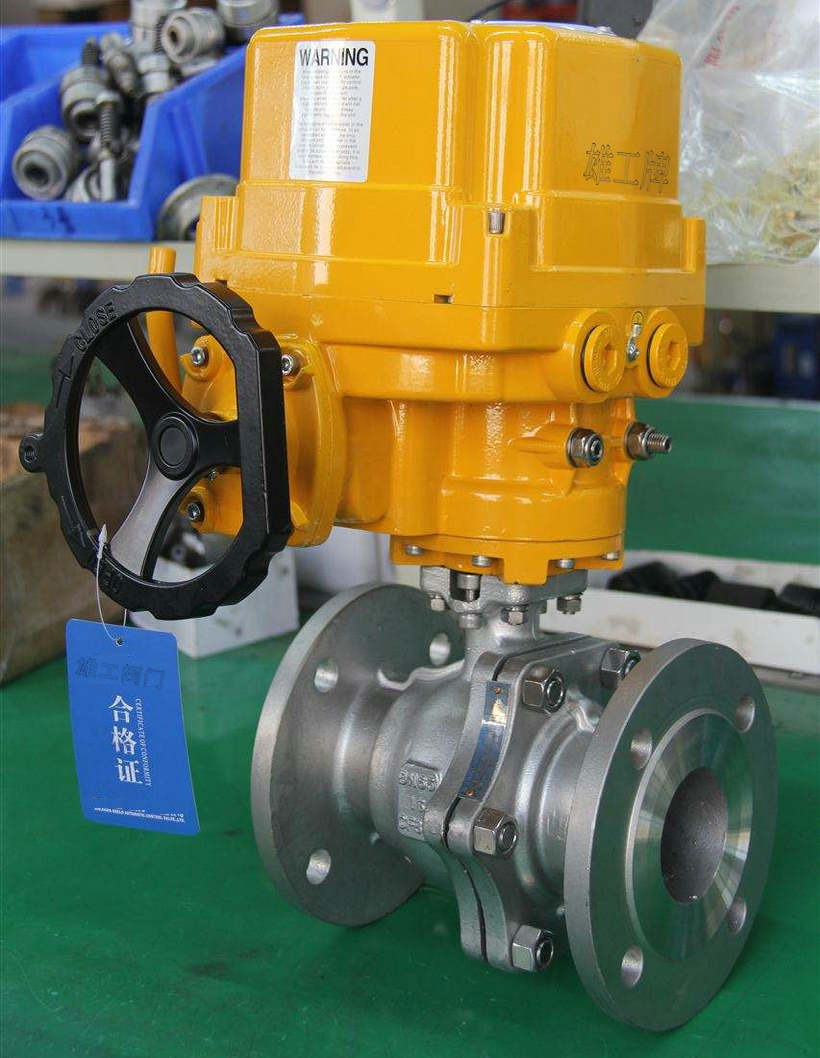

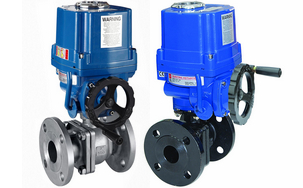

電動帶手輪球閥,防爆電動帶(手輪)球閥實物圖片
主要技術參數及性能
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|---|
|
流量系數Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
|
泄漏量 |
軟密封：零泄漏；硬密封：≤額定流量的10-5 |
|
閥體形式 |
兩段式閥體(浮動球體) |
兩段式閥體(固定球體) |
|
閥芯形式 |
“O”型球形閥芯 |
|
密封填料 |
聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 |
|
連接形式 |
法蘭、焊接、螺紋 |
|
流量特性 |
近似快開特性 |
|
可調范圍 |
DN15-65 |
DN80-300 |
|
250:1 |
350:1 |
|
基本誤差 |
±1% |
|
死區 |
≤1% |
|
回差 |
≤1% |
|
適用溫度 |
密封面 |
|
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
|
配置執行機構 |
可配HQ、361R等系列角行程防爆電動執行機構 |
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
執行器技術參數
|
電源電壓 |
AC220/380V，50/60Hz |
|---|
|
輸出力矩 |
50N·M～2000N·M |
|
動作范圍 |
0～90° 0～360° |
|
動作時間 |
15秒/30秒/60秒 |
|
保護裝置 |
過熱保護 |
|
環境溫度 |
-30°～60° |
|
手動操作 |
同附帶手柄操作 |
|
限位 |
電氣、機械二重限位 |
|
防護等級 |
相當于IP-65 |
|
防爆 |
ExdII BT4；要求可定制ExdII BT6 |
|
位置測量 |
可選裝開關或電位計 |
|
驅動電機 |
8W/E |
|
進線接口 |
PE1/2〞進線線鎖 |
主要零件材料
|
零件名稱 |
材料名稱 |
|---|
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
主要性能規范：
型 號 |
公稱壓力PN(MPa) |
試驗壓力ps(MPa) |
適用溫度(℃) |
適用介質 |
殼 體 |
密封(液) |
密封(氣) |
Q941F-16C |
1.6 |
2.4 |
1.76 |
0.6 |
PTFE≤150
增強PTFE≤180
金屬鑲嵌封位聚苯≤200 |
水、油品等 |
Q941F-25C |
2.5 |
3.75 |
2.75 |
Q941F-40C |
4.0 |
6.0 |
4.4 |
Q941F-16P |
1.6 |
2.4 |
1.76 |
酸類 |
Q941F-25P |
2.5 |
3.75 |
2.75 |
Q941F-40P |
4.0 |
6.0 |
4.4 |
Q941F-16R |
1.6 |
2.4 |
1.76 |
醋酸類 |
Q941F-25R |
2.5 |
3.75 |
2.75 |
Q941F-40R |
4.0 |
6.0 |
4.4 |
電動帶手輪球閥主要外型尺寸：
PN4.0(MPa) |
通徑(DN) |
L |
D |
D1 |
D2 |
D6 |
b |
f |
H |
Z-d |
重量 |
驅動裝置 |
15 |
140 |
95 |
65 |
45 |
40 |
16 |
4 |
325 |
4-14 |
- |
LQ5-1 |
20 |
152 |
105 |
75 |
55 |
51 |
16 |
4 |
354 |
4-14 |
- |
LQ5-1 |
25 |
165 |
115 |
85 |
65 |
58 |
16 |
4 |
360 |
4-14 |
- |
LQ5-1 |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4 |
386 |
4-18 |
- |
LQ5-1 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4 |
394 |
4-18 |
- |
LQ5-1 |
50 |
220 |
170 |
125 |
100 |
88 |
20 |
4 |
472 |
4-18 |
17 |
Q10-6 3/4 |
65 |
250 |
180 |
145 |
120 |
110 |
22 |
4 |
599 |
8-18 |
55 |
Q30-6 3/4 |
80 |
280 |
195 |
160 |
135 |
121 |
22 |
4 |
579 |
8-18 |
60 |
Q30-6 3/4 |
100 |
320 |
230 |
190 |
160 |
150 |
24 |
4.5 |
632 |
8-23 |
70 |
Q60-4 3/4 |
125 |
400 |
280 |
220 |
188 |
176 |
28 |
4.5 |
710 |
8-25 |
122 |
Q120-2 3/4 |
150 |
403 |
300 |
250 |
218 |
204 |
30 |
4.5 |
760 |
8-25 |
- |
Q120-2 3/4 |
200 |
550 |
375 |
320 |
282 |
260 |
38 |
4.5 |
- |
12-30 |
170 |
Q200 |
電動帶手輪球閥主要零件材料：
零件名稱 |
閥體、側體 |
球體、閥桿 |
填料 |
密封圈 |
Q941F-16C
Q941F-25C
Q941F-40C |
WCB |
2Cr13 |
PTFE或
柔性石墨 |
PTFE、增強PTFE苯 |
Q941F-16P
Q941F-25P
Q941F-40P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
Q941F-16R
Q941F-25R
Q941F-40R |
ZG0Cr18Ni12Mo2Ti |
0Cr18Ni12Mo2Ti |
電動帶手輪球閥主要外型尺寸：
PN1.6(MPa) |
通徑(DN) |
L |
D |
D1 |
D2 |
b |
H |
Z-d |
重量 |
驅動裝置 |
15 |
130 |
95 |
65 |
45 |
14 |
352 |
4-14 |
- |
LQ51 |
20 |
130 |
105 |
75 |
55 |
14 |
355 |
4-14 |
- |
LQ51 |
25 |
140 |
115 |
85 |
65 |
14 |
360 |
4-14 |
8 |
LQ51 |
32 |
165 |
135 |
100 |
78 |
15 |
386 |
4-18 |
13 |
LQ5-1 |
40 |
180 |
145 |
110 |
85 |
16 |
394 |
4-18 |
17 |
LQ5-1 |
50 |
200 |
160 |
125 |
100 |
16 |
472 |
4-18 |
25 |
Q10-6 3/4 |
65 |
220 |
180 |
145 |
120 |
18 |
486 |
4-18 |
60 |
Q10-6 3/4 |
80 |
250 |
195 |
160 |
135 |
20 |
579 |
8-18 |
65 |
Q30-6 3/4 |
100 |
280 |
215 |
180 |
155 |
20 |
595 |
8-18 |
75 |
Q30-6 3/4 |
125 |
320 |
245 |
210 |
185 |
22 |
650 |
8-18 |
97 |
Q60-4 3/4 |
150 |
360 |
280 |
240 |
210 |
24 |
739 |
8-23 |
162 |
Q120-2 3/4 |
200 |
400 |
335 |
295 |
265 |
26 |
799 |
12-23 |
226 |
Q120-2 3/4 |
250 |
533 |
406 |
362 |
324 |
30 |
890 |
12-25 |
- |
- |
300 |
610 |
483 |
432 |
381 |
32 |
940 |
12-25 |
- |
- |
電動帶手輪球閥主要外型尺寸：
PN2.5(MPa) |
通徑(DN) |
L |
D |
D1 |
D2 |
b |
H |
Z-d |
重量 |
驅動裝置 |
15 |
130 |
95 |
65 |
45 |
14 |
352 |
4-14 |
- |
LQ51 |
20 |
130 |
105 |
75 |
55 |
14 |
355 |
4-14 |
- |
LQ51 |
25 |
165 |
115 |
85 |
65 |
16 |
360 |
4-14 |
8 |
LQ51 |
32 |
178 |
135 |
100 |
78 |
18 |
386 |
4-18 |
13 |
LQ5-1 |

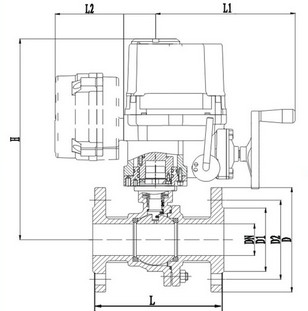

電動帶手輪球閥尺寸圖:
售后服務承諾
對于貴公司在雄工閥門訂購閥門產品，我司在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復。
