電動調節球閥,防爆電動調節球閥適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。電動調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等特點。電動調節球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。電動調節球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。電動調節球閥旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
電動調節球閥,防爆電動調節球閥塬理
電動球閥是通過球閥閥體結構為旋轉90度的閥芯，電動執行器為輸入0-10毫安的標準信號，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，電機組帶動齒輪渦輪蝸桿轉角，以開關和調節閥門。主要還是靠電動執行器的電流量來調節操作的。采用一體化結構，以單相電源AC220V和直流電源24VDC即可控制運轉。適用與切斷、調節，閥門與執行器采用了采用直連的形式，對流體介質的流量、壓力、溫度、液位等參數的控制。
運用場合
電動調節球閥,防爆電動調節球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含纖維、微小固體顆料等介質。廣泛用于化工、石油、造紙、電站、冶金、輕工、制冷等工業領域。
電動調節球閥產品選型
閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
執行器參數：電源電壓、控制方式、控制信號、作用方式等系列參數。

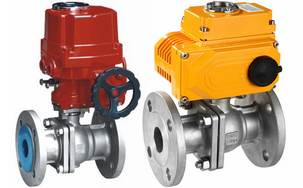

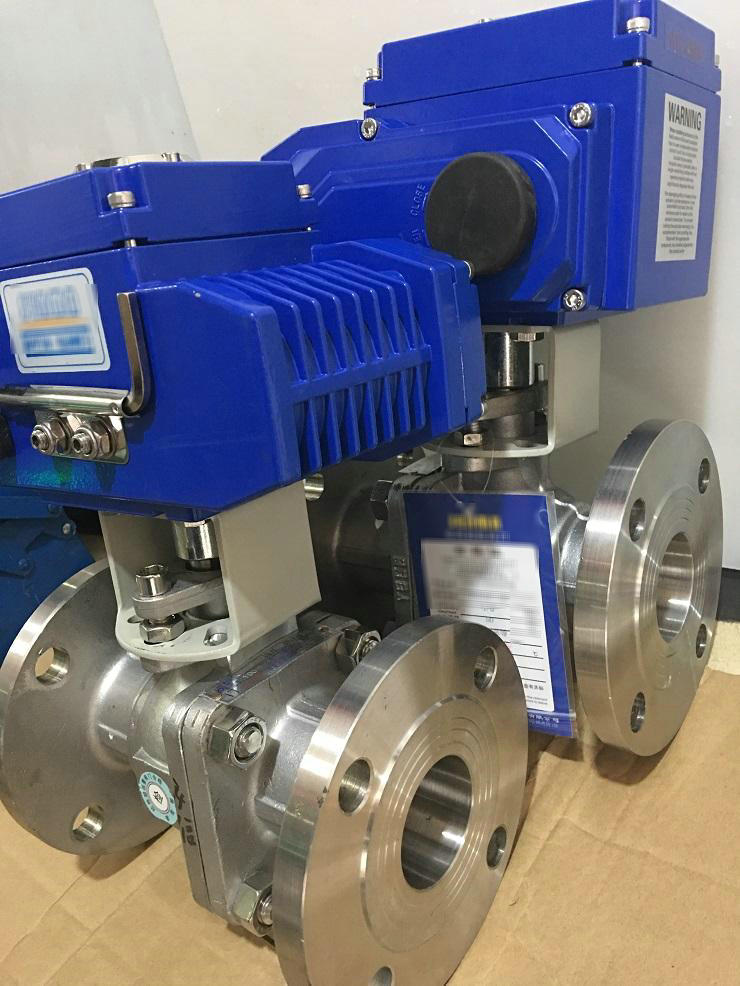

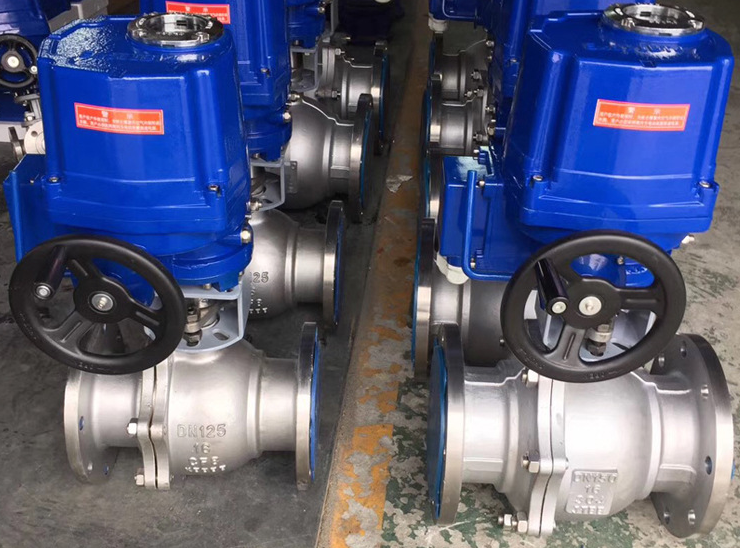

電動調節球閥,防爆電動調節球閥實物圖片
技術參數和性能
電動執行器技術參數
| 電動球閥閥體參數
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN15～200mm |
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6、2.5、4.0、6.4、10MPa |
任選功能 |
開關型、觸點型、開度信號、智能調節型 |
閥軸材質 |
碳鋼、不銹鋼 |
動作范圍 |
0～90°±5° |
閥體材質 |
碳鋼、304/316/316L不銹鋼 |
動作時間 |
15秒/30秒/60秒 |
球體材質 |
304/316/316L不銹鋼 |
環境溫度 |
-30°～60° |
閥座密封 |
PTFE、PPL、金屬密封 |
手動操作 |
附帶手柄操作 |
溫 度 |
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
限 位 |
電氣、機械二重限位 |
適用介質 |
水、石油、粘性流體、漿料、強氧化性介質等 |
防護 |
IP-67(防爆外殼:Exd Ⅱ BT4 Exd Ⅱ BT6) |
輸入信號 |
0-10，1-5VDC/4-20mA(智能調節型) |
特 點 |
連線簡單，結構緊湊、阻力小、動作穩定 |
理想流量特性表：
公稱通徑（DN） |
不同開度角下的Kv值 |
溫度 |
10o |
20o |
30o |
40o |
50o |
60o |
70o |
80o |
90o |
50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
100 |
9 |
18 |
35 |
71 |
133 |
248 |
398 |
620 |
890 |
150 |
20 |
40 |
8/0 |
160 |
300 |
560 |
900 |
1400 |
2000 |
200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2543 |
3955 |
5650 |
300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
主要規格參數：
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
流量系數（Kv） |
20 |
38 |
72 |
110 |
170 |
215 |
380 |
550 |
890 |
1400 |
2000 |
3580 |
5650 |
8100 |
可調動作范圍 |
0-90o |
允許壓差△P |
小于公稱壓力(1.6MPa) |
泄漏量Q |
按AP1598標準測試 無泄漏 |
環境溫度℃ |
-20~60℃ |
基本誤差 |
±2.5% |
回差 |
±2.5% |
死區 |
1% |
可調范圍 |
250：1 |
350：1 |
配用執行機構 |
PSQ101, 381RSA-05DTR-05 |
DTR-10 PSQ201, DTR-20381RSC-30 |
DTR-40381RSC-50 |
PSQ701DTR-60 |
主要外形及連接尺寸：
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
|
H1 |
根據所配執行機構而定 |
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
A、A1 |
根據閥門所需而定，配置機型不同，外形尺寸也不相同 |
電動調節球閥,防爆電動調節球閥尺寸結構圖:
